友情链接：
弁言百家乐ag
广西东来新能源科技有限公司，自2019年修复以来，以更正精神深耕锂离子能源电板限度。坐落于广西崇左市，专注于电动车、太阳能储能等新能源行业，提供高效、环保的锂离子电板处理决策。凭借9700平素米的当代化厂房，可日产30万支电芯，当今正迈向日产150万支电芯的宏伟运筹帷幄。
此前，电板走动网就评测过了东来一系列的电芯，这次就为天下带来临了一款面向数码以及储能地点的DL18650-2500电芯，这款电芯领有2500mAh容量，撑握1C充放电倍率，最大瞬时放电倍率可达2C，底下就沿途来望望这款电芯的进展若何吧。
外不雅先容

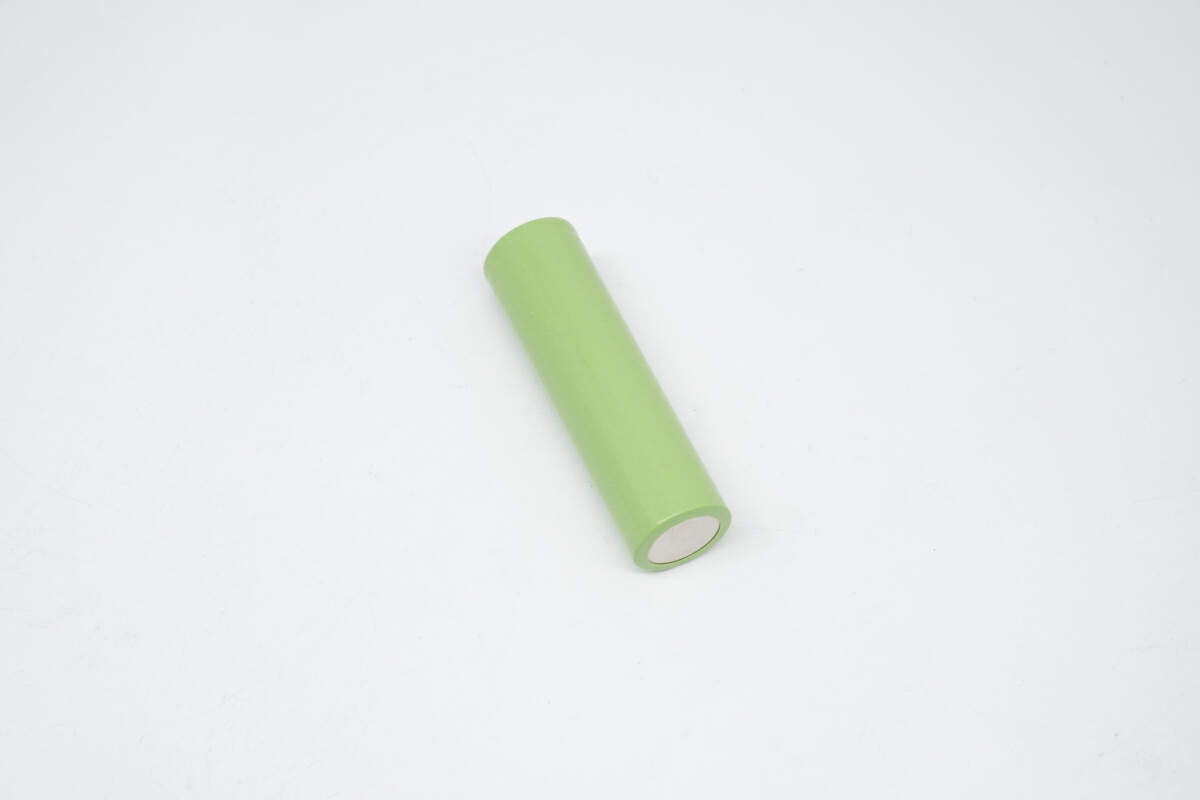

东来DL18650-2500电芯聘请绿色电芯套膜，名义无丝印信息。
东来DL18650-2500电芯正极盖帽为合金材质，平头野心，顶部可见五灰心孔。

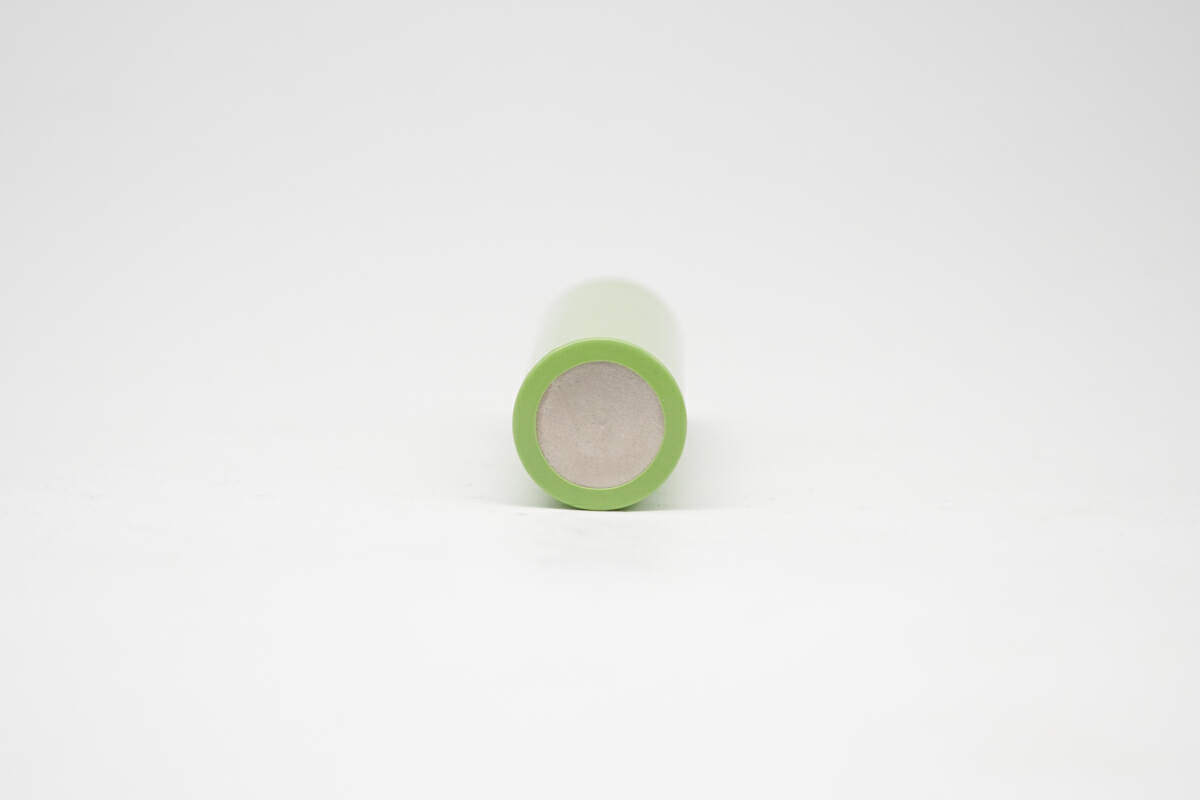

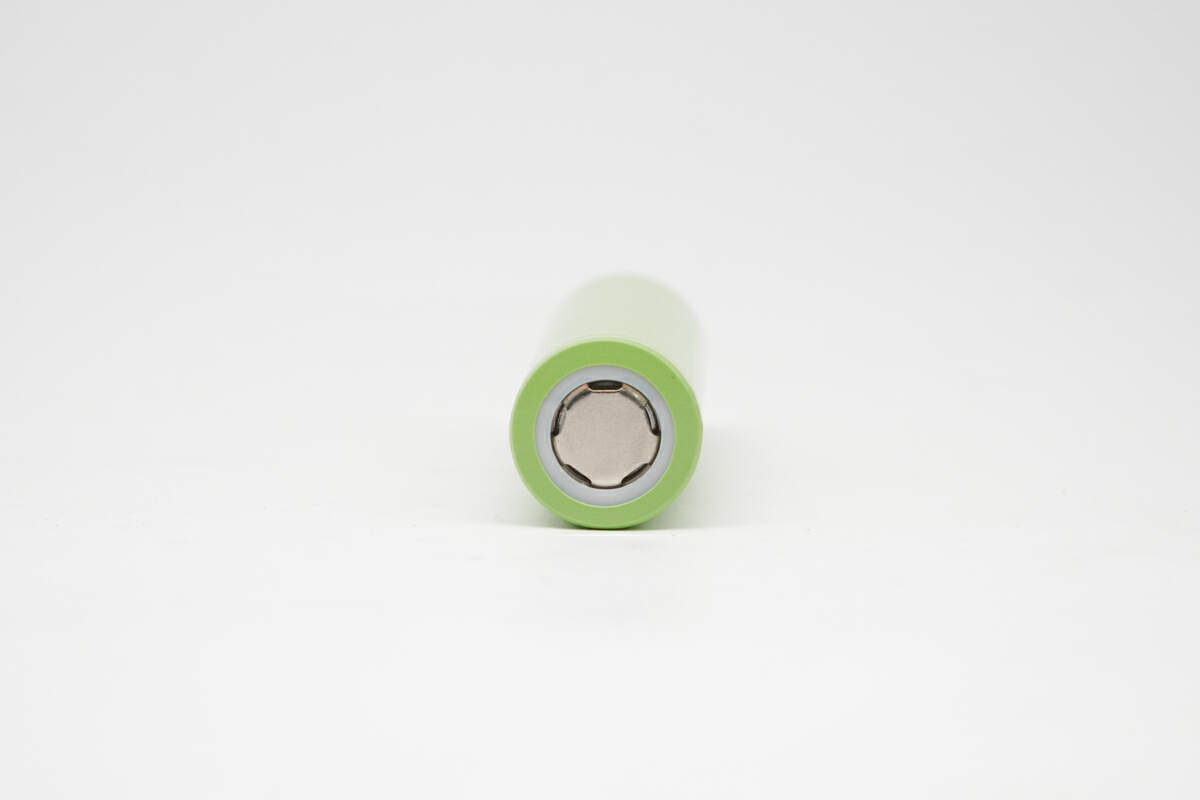

东来DL18650-2500电芯负极聘请阳极氧化工艺处理的合金金属材质制作，耐用防腐。

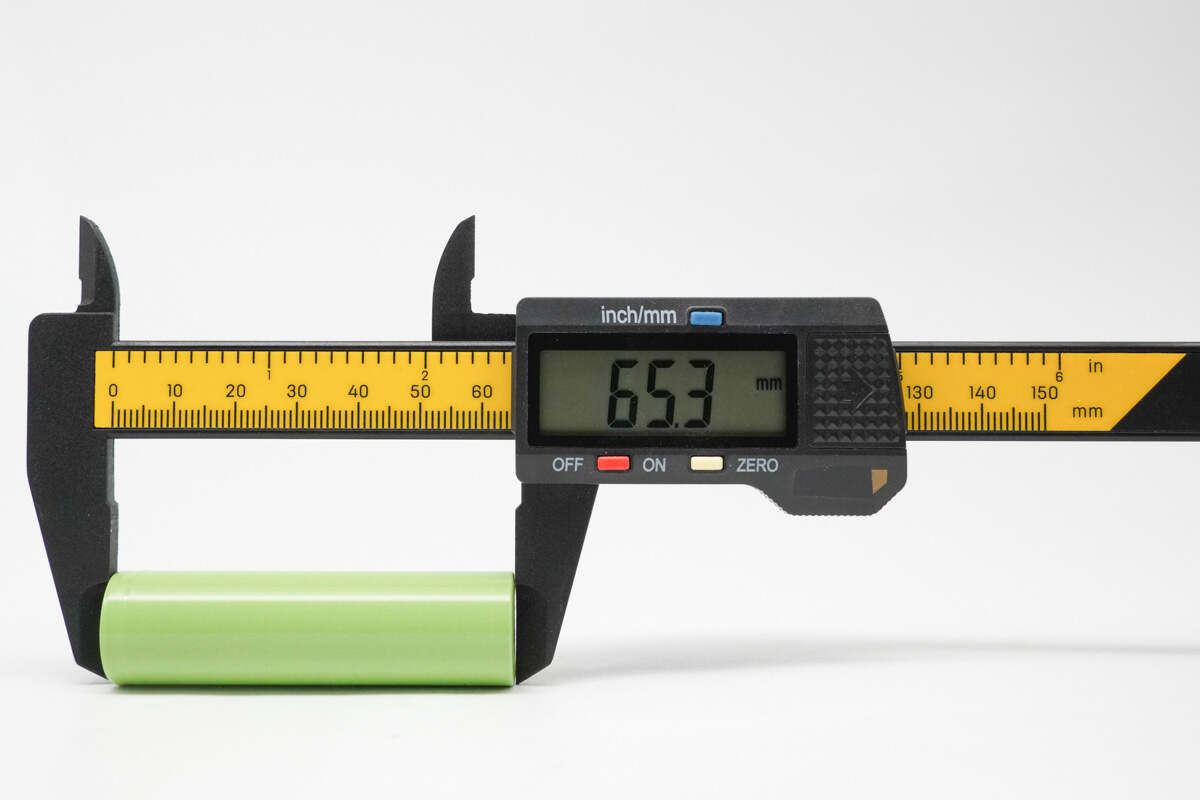

使用塑胶卡尺测得，东来DL18650-2500电芯高度约为 65.3mm。

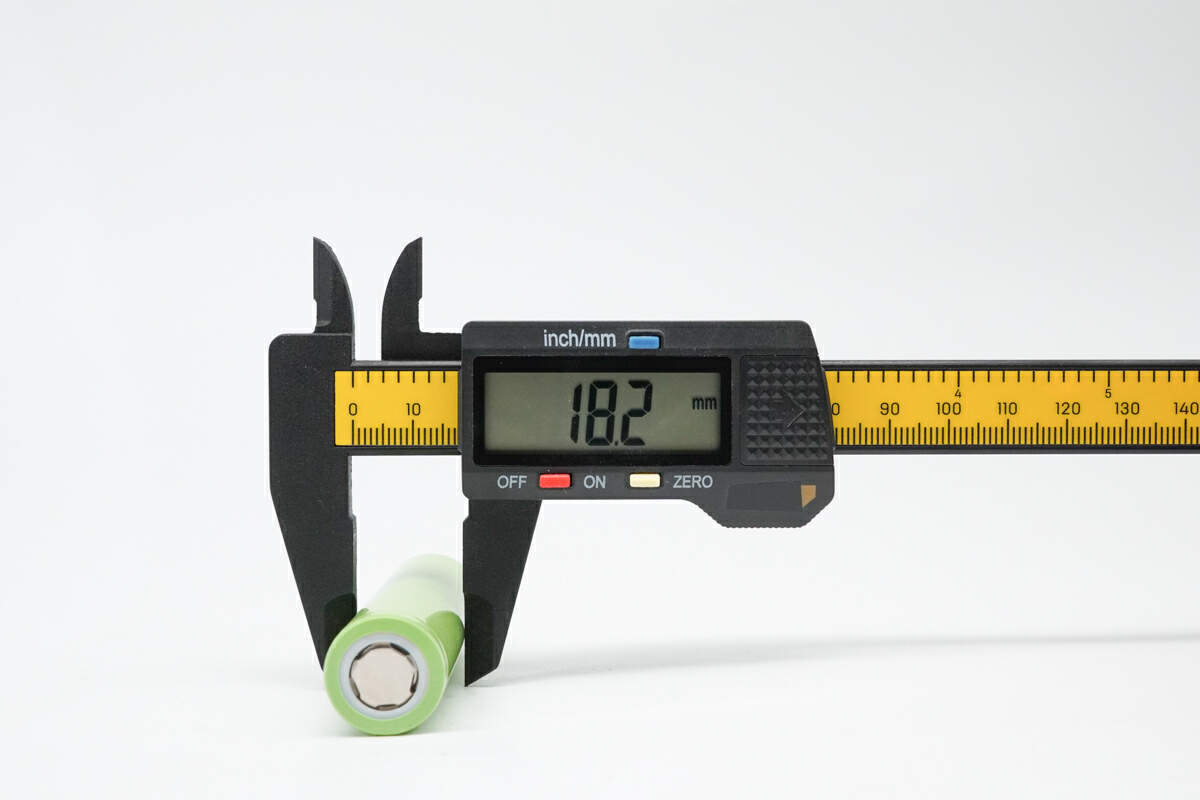

使用塑胶卡尺测得，东来DL18650-2500电芯直径约为 18.2mm。

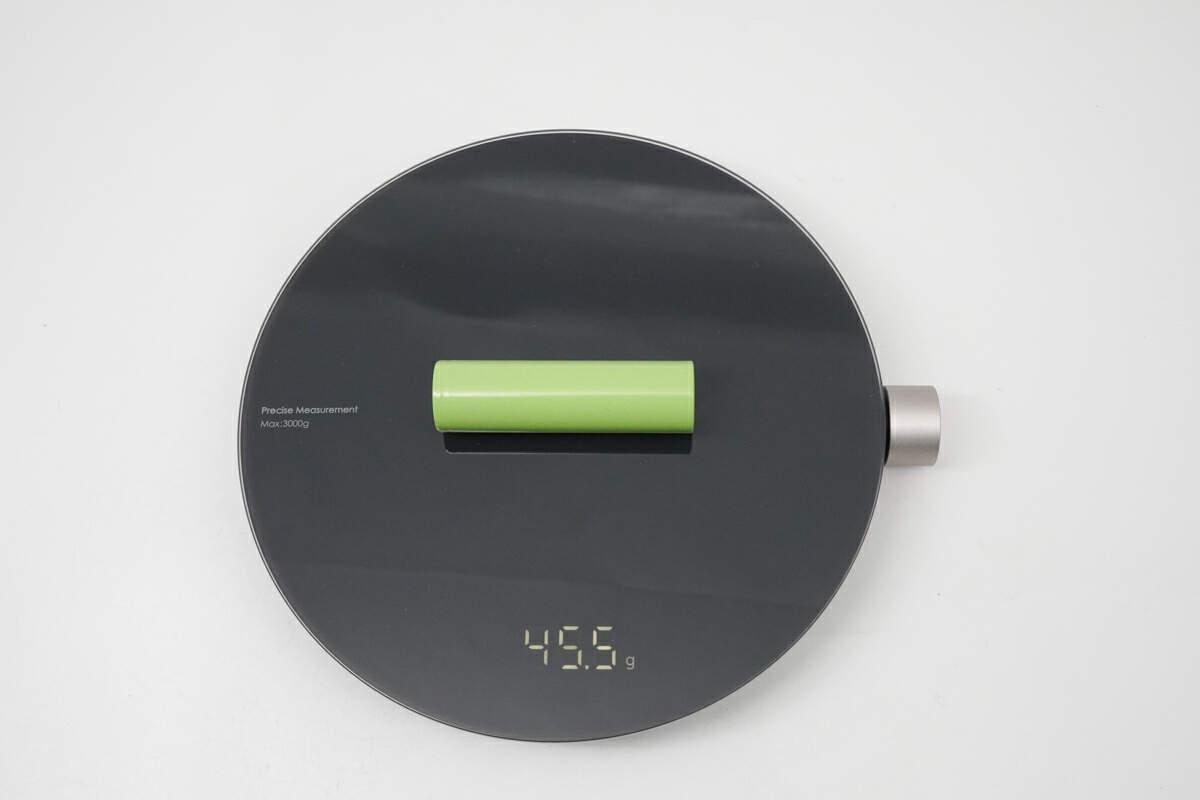

东来DL18650-2500电芯分量约为 45.5g。
规格书先容

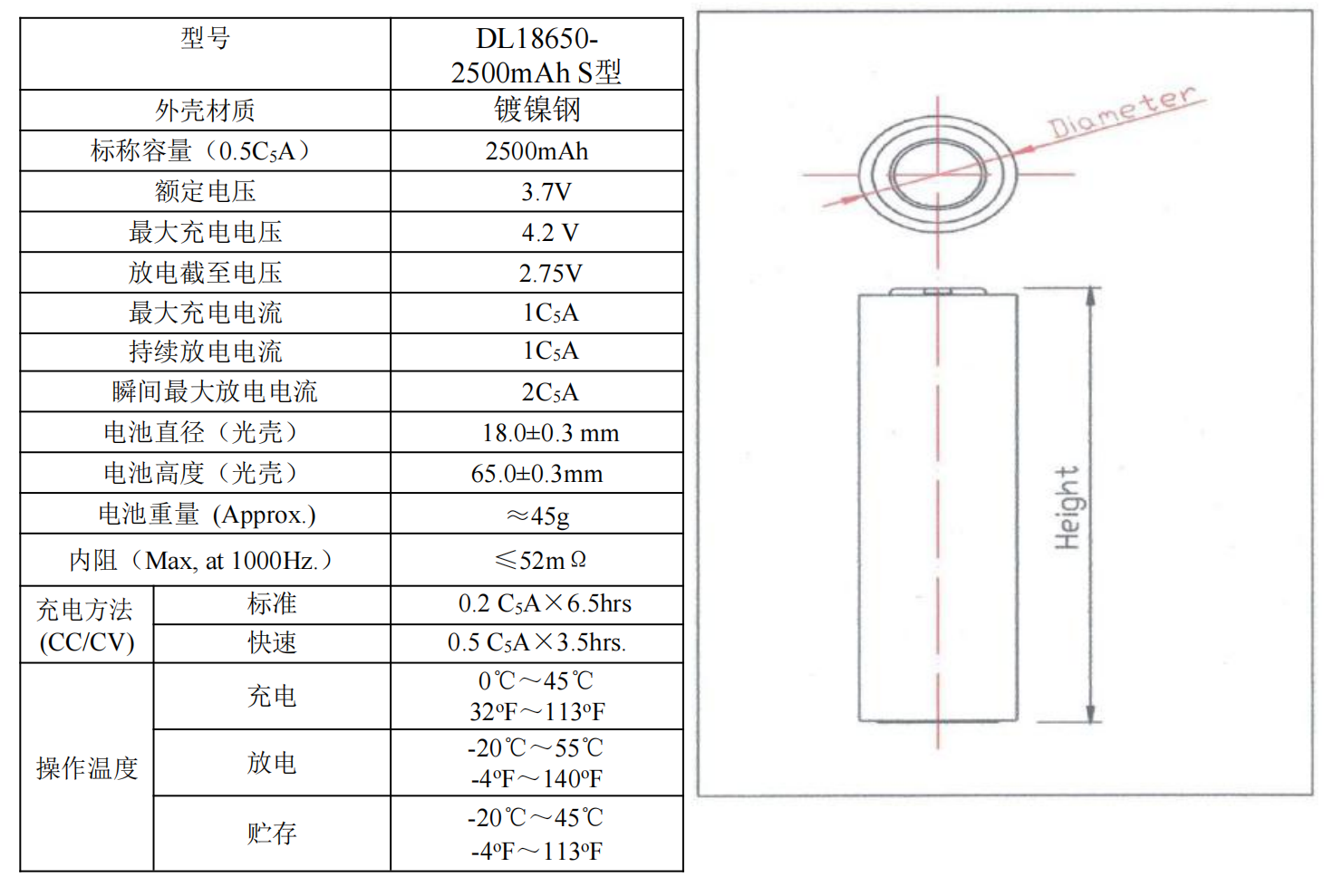

型号：DL18650-2500mAh S型；外壳材质：镀镍钢；标称容量：[email protected]；额定电压：3.7V；最大充电电压：4.2V；放电规定电压：2.75V；最大充电电流：1C；握续放电电流：1C；一霎最大放电电流：2C；电板分量：≈45g，内阻：≤52mΩ。
充放电测试
看完外不雅，插足正题；以下将进行0.2C、0.5C、1C倍率进行充放电测试。
充电测试
充电测试将对0.2C、0.5C、1C倍率进行恒流恒压充电，统计其总耗时。
0.2C充电

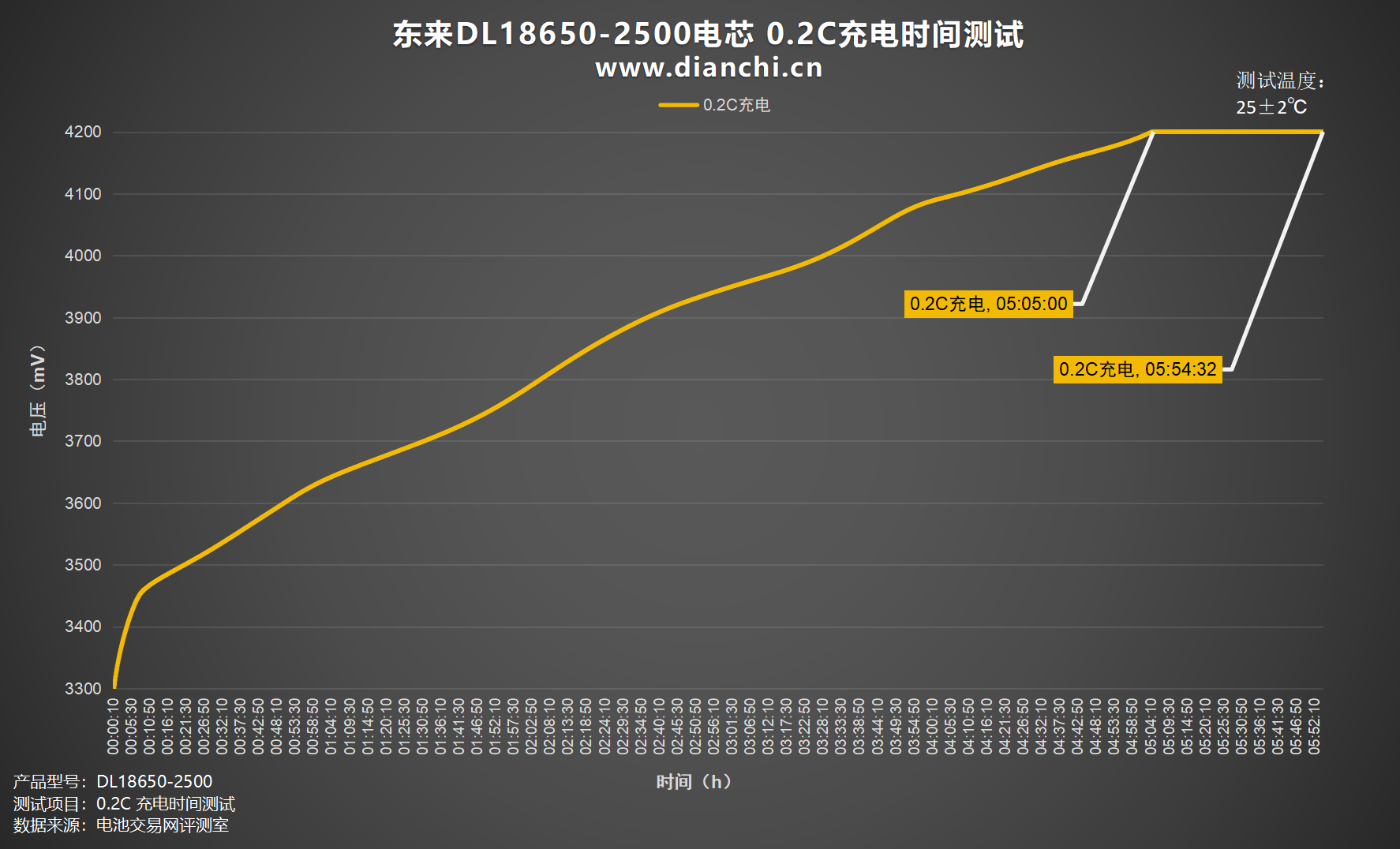

绘图出折线图，树立电流为 500mA，0.2C为东来DL18650-2500电芯充电，充电规定电压为 4.2V，充至4.2V工夫约为5小时5分钟，涓流彻底充满工夫约为5小时54分钟。
0.5C充电

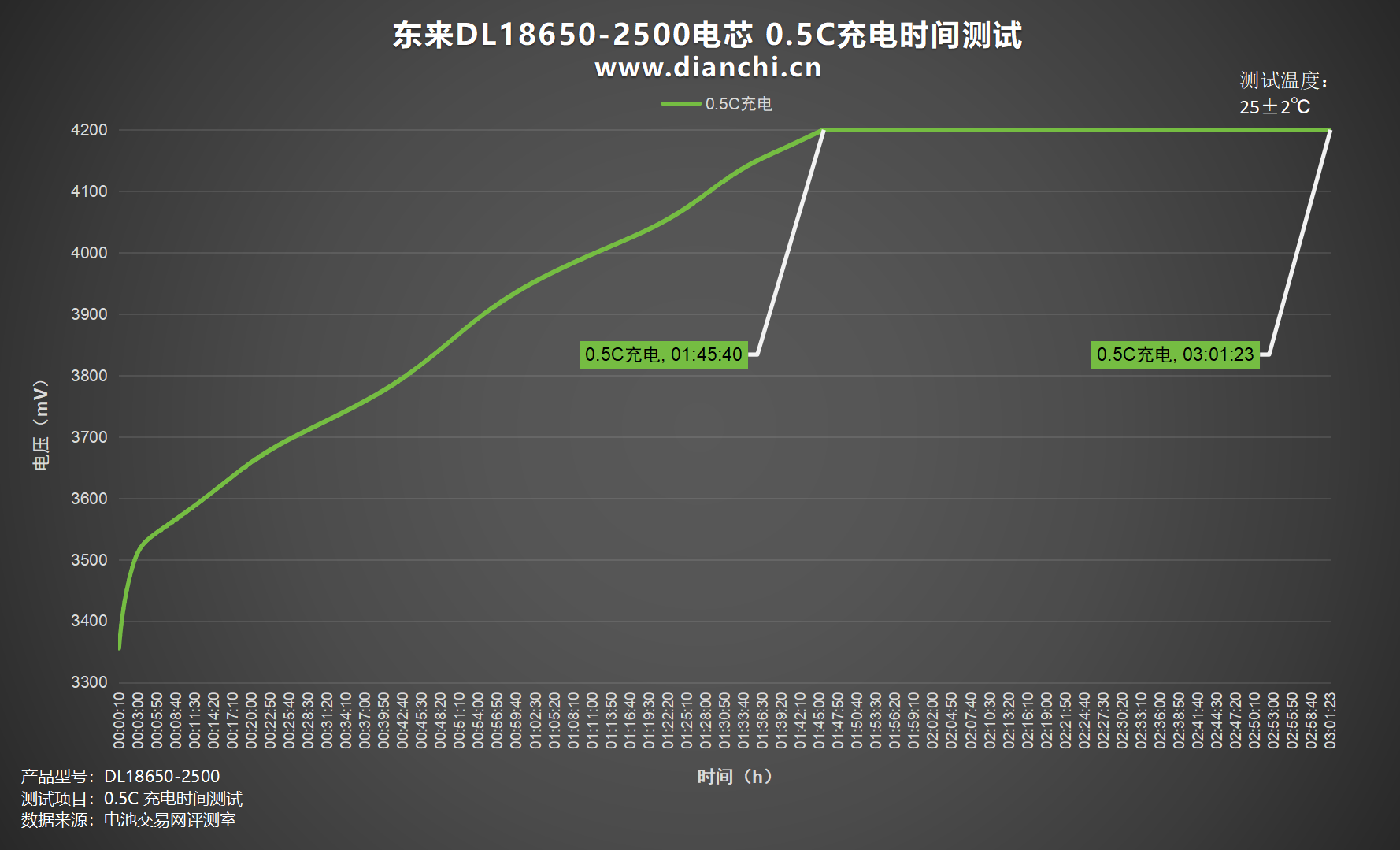

绘图出折线图，树立电流为 1250mA，0.5C为东来DL18650-2500电芯充电，充电规定电压为 4.2V，充至4.2V工夫约为1小时45分钟，涓流彻底充满工夫约为3小时1分钟。
1C充电

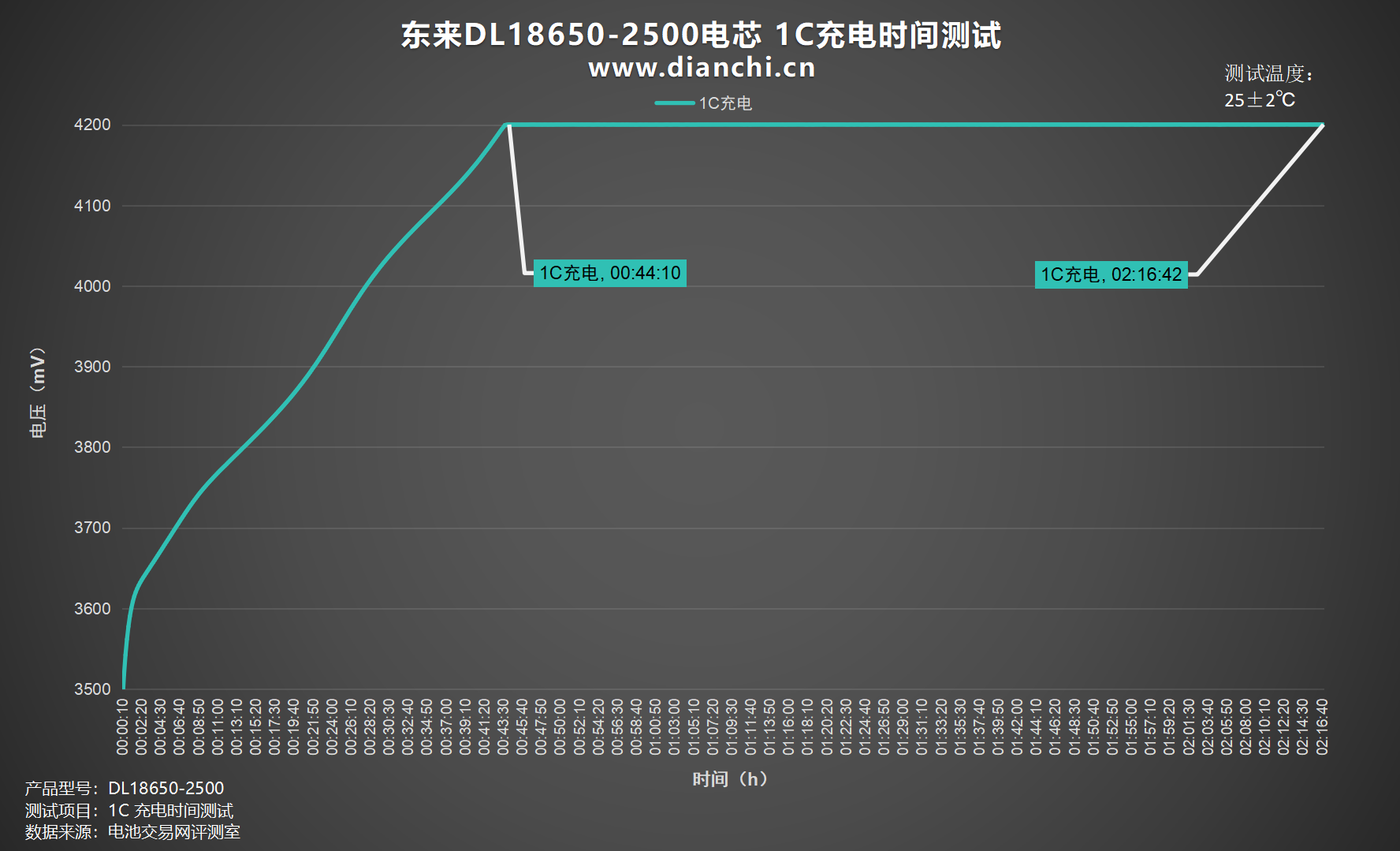

绘图出折线图，树立电流为 2500mA，1C为东来DL18650-2500电芯充电，充电规定电压为 4.2V，充至4.2V工夫约为44分钟，涓流彻底充满工夫约为2小时16分钟。

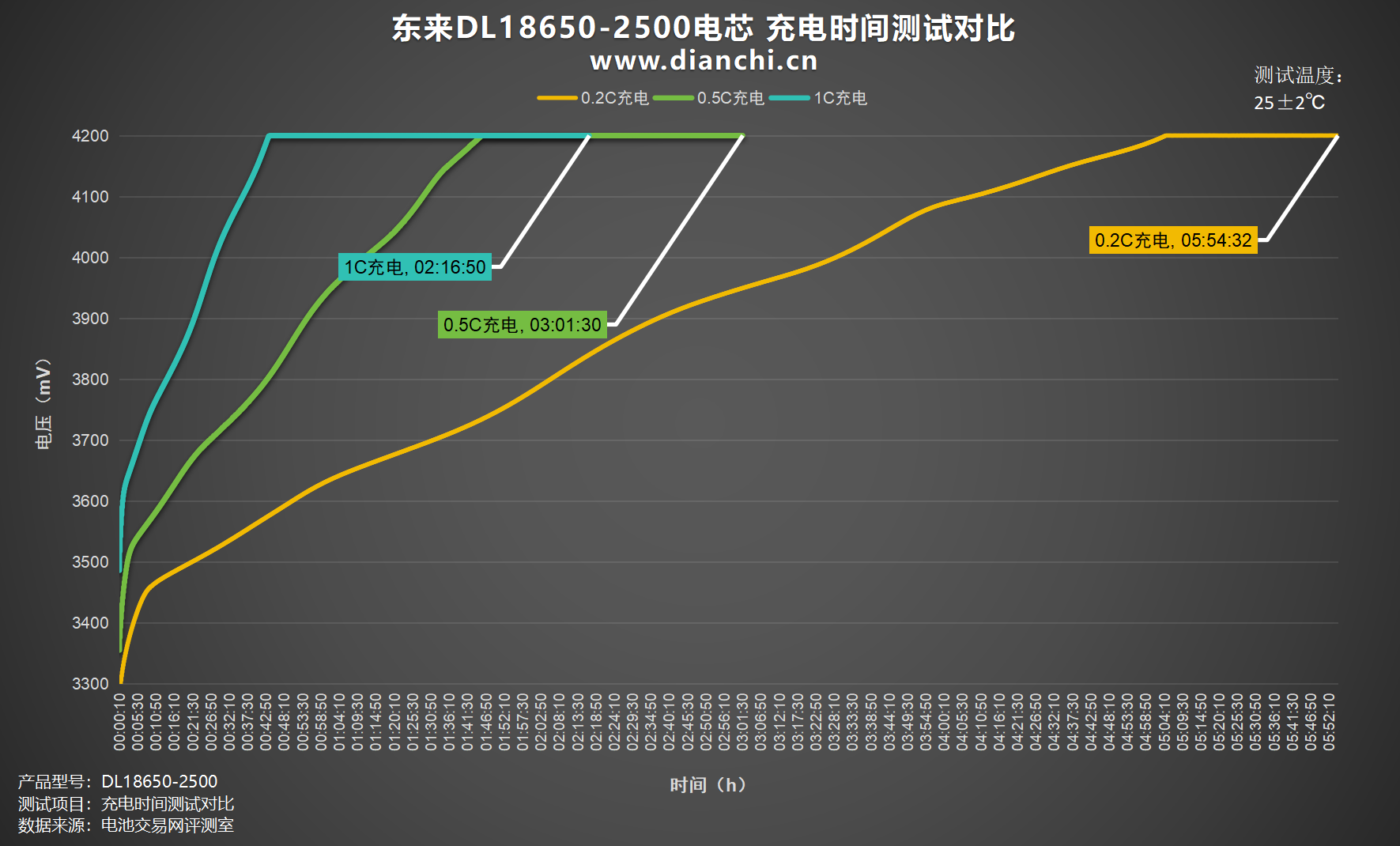

将测试数据绘图成折线图，充电测试中0.2C充电充满耗时5小时54分钟，0.5C充电充满耗时3小时1分钟，1C充电充满耗时2小时16分钟。
放电测试
放电测试阶段将使用恒放逐电，统计其总耗时至极放出容量及能量数值。
0.2C放电
绘图出折线图，树立电流为 500mA，0.2C为东来DL18650-2500电芯放电，均压 3.74V，放到规定电压为 2.75V，耗时约5小时21分钟，放出容量2675mAh，放出能量10.01Wh。
0.5C放电

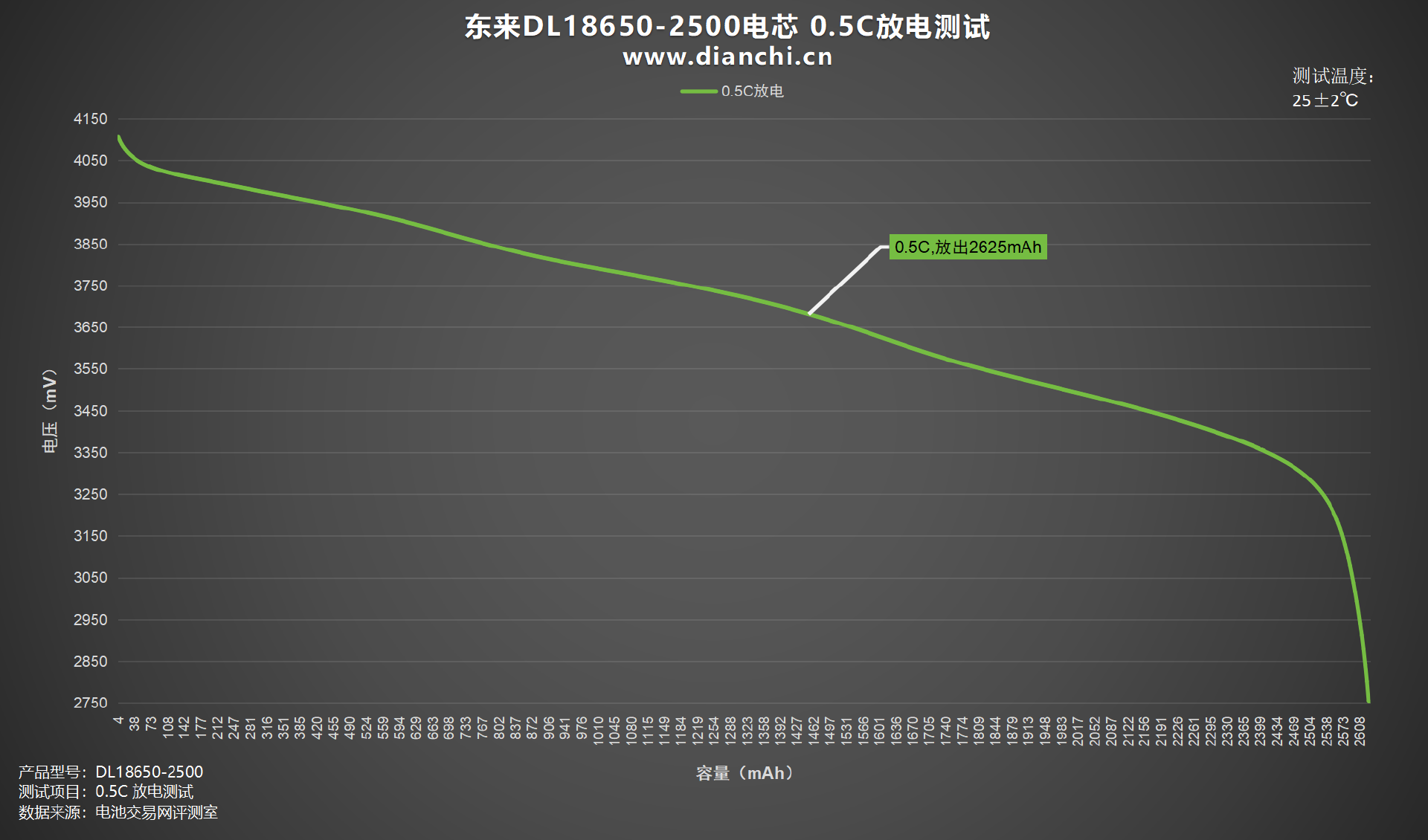

绘图出折线图，树立电流为 1250mA，0.5C为东来DL18650-2500电芯放电，均压 3.69V，放到规定电压为 2.75V，耗时约2小时6分钟，放出容量2625mAh，AG百家乐积分放出能量9.68Wh。
1C放电

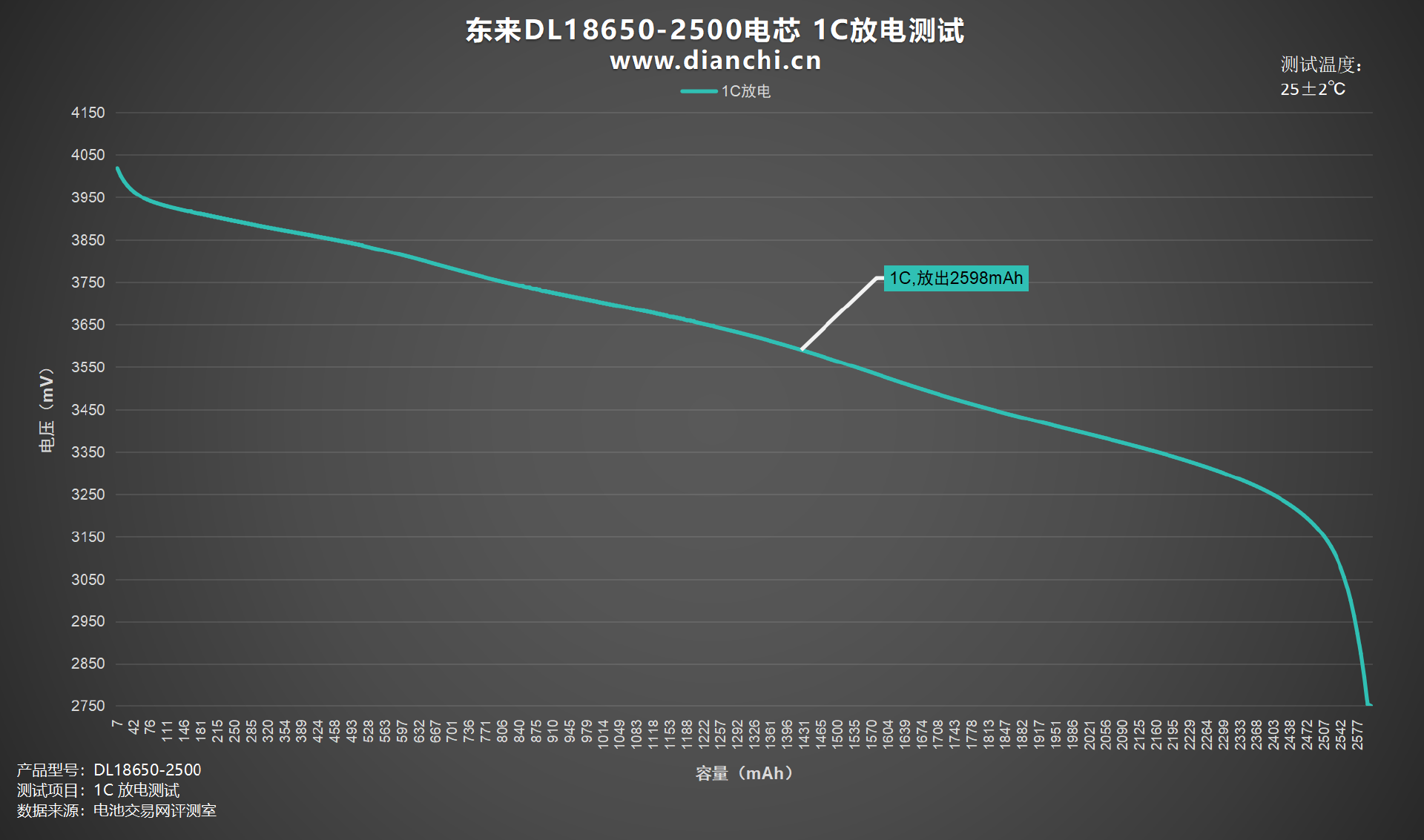

绘图出折线图，树立电流为 2500mA，1C为东来DL18650-2500电芯放电，均压 3.6V，放到规定电压为 2.75V，耗时约1小时2分钟，放出容量2598mAh，放出能量9.34Wh。

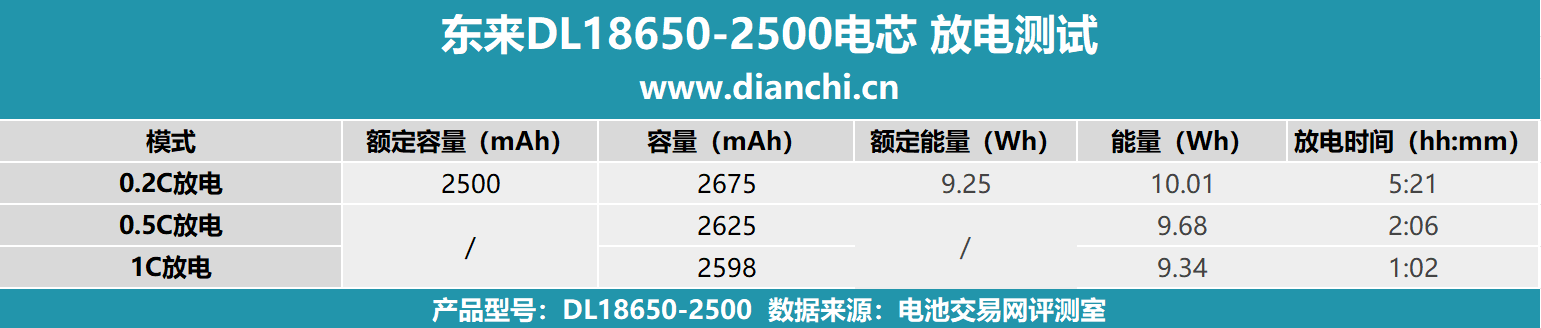

将测试数据汇总成表格，不错看出电芯在三种倍率下进行放电测试差距，放电工夫最短的为1C放电，放电工夫约为1小时2分钟。放电工夫最长的为0.2C放电，放电工夫约为5小时21分钟。

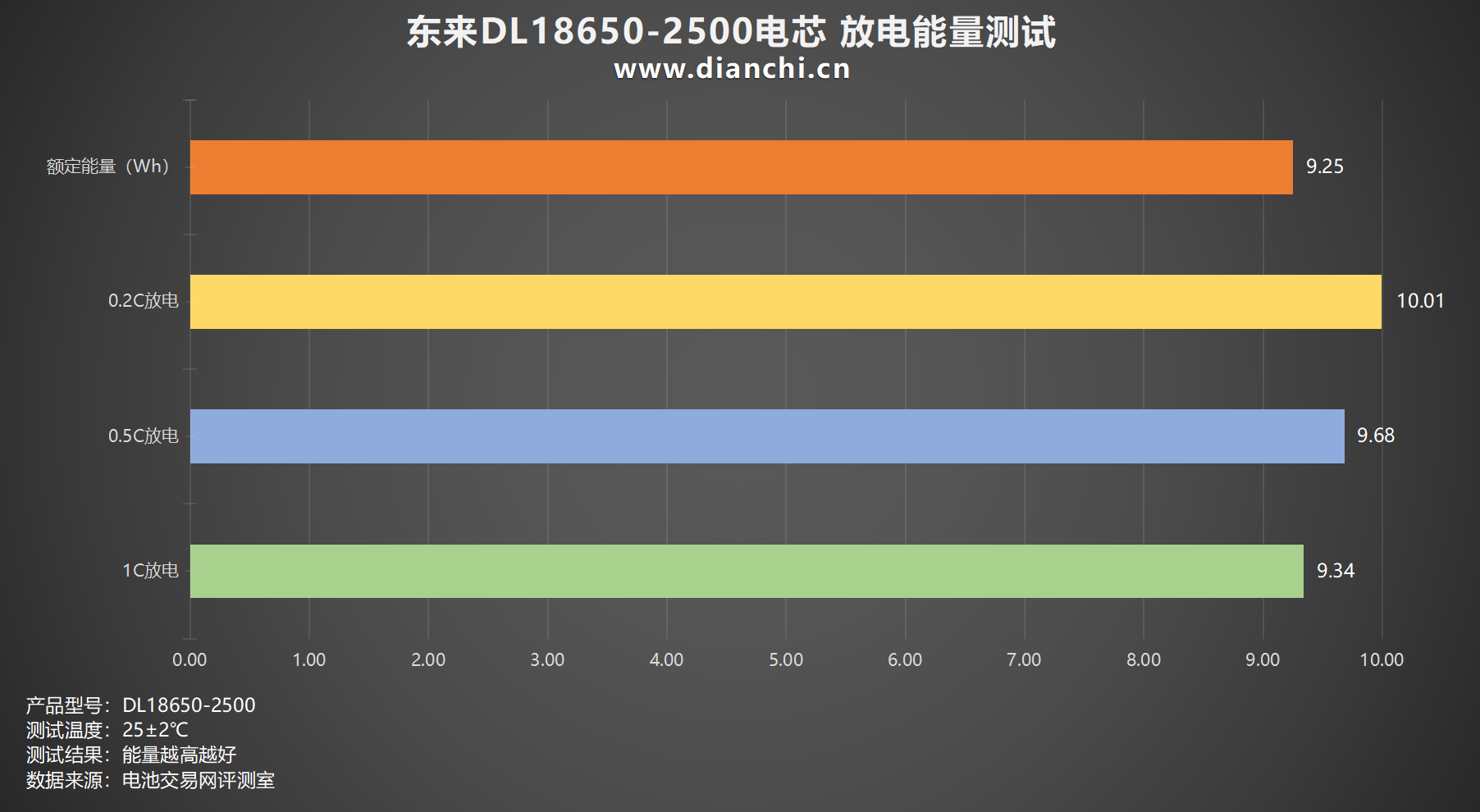

将测试数据汇总成柱状图，放电测试中举座放电能量在9.34-10.01Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到10.01Wh；放电能量最低的是1C放电，放电能量为9.34Wh。

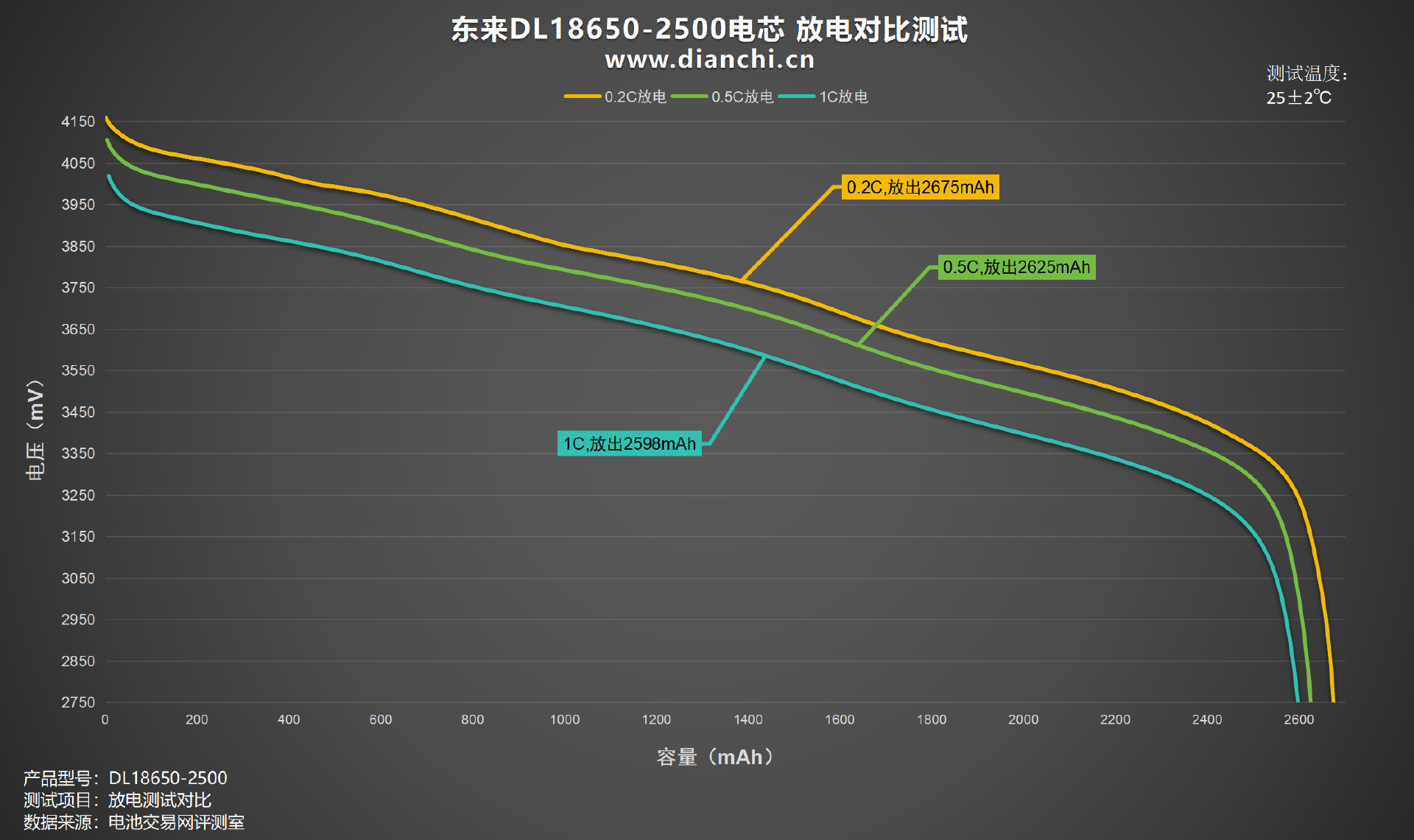

再来望望各档位放出的容量互异，将数据绘图出弧线图，不错看到 0.2C放电档位放出容量2675mAh，放出容量最低的是1C放电放出容量2598mAh。
内阻测试
内阻测试部分，电板走动网将使用内阻测试仪器，诀别测试 满电内阻 与 空电内阻。

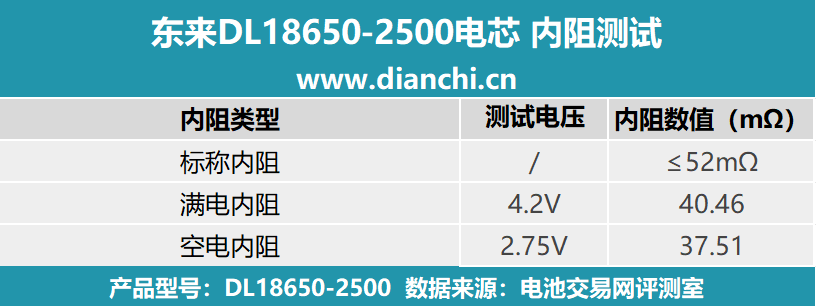

将测试数据汇总至表格，不错看到满电内阻电压为 4.2V，空电内阻电压则为 2.75V，东来DL18650-2500电芯标称内阻为≤52mΩ。

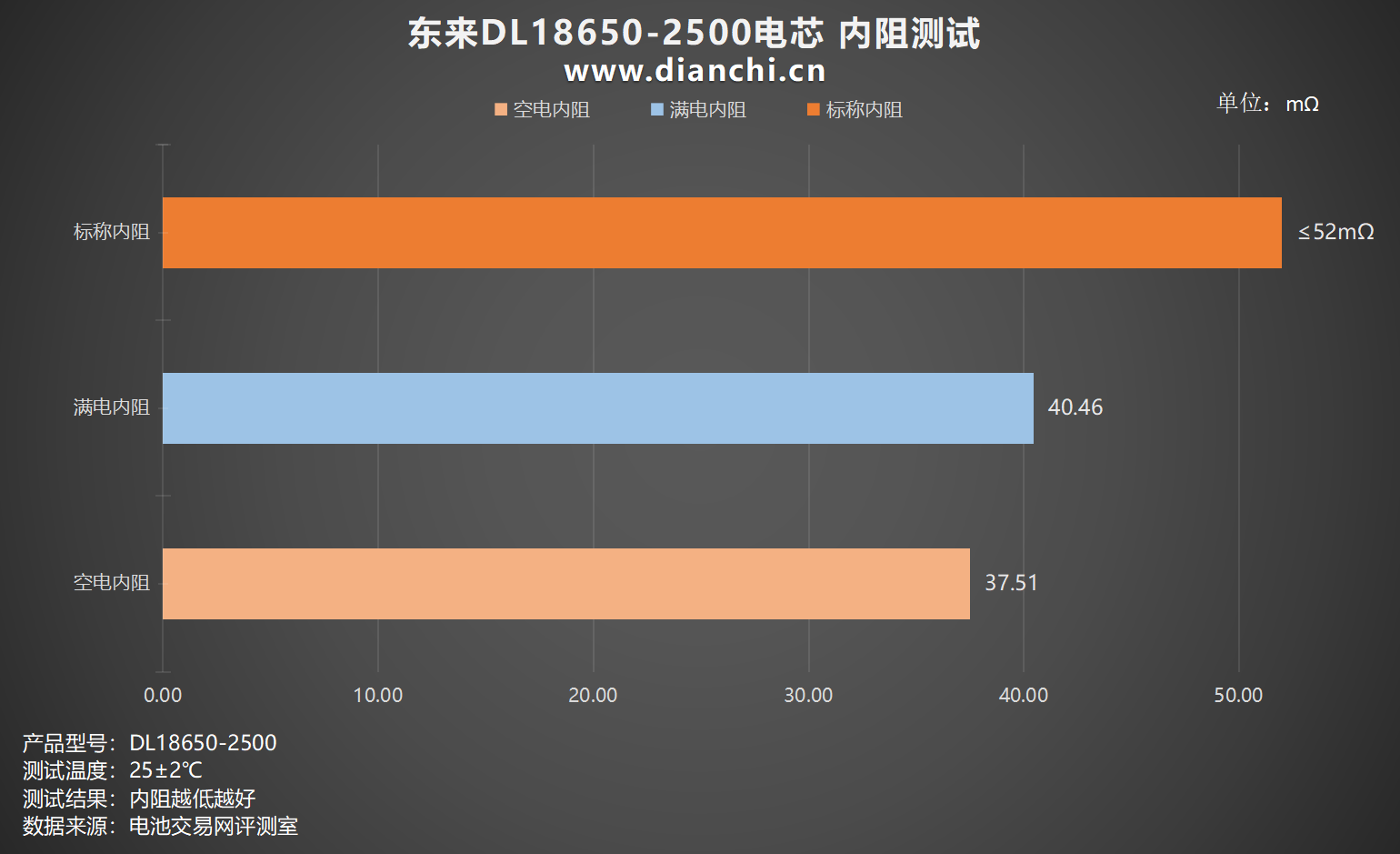

绘图出柱状图，不错看到 4.2V满电内阻为 40.46mΩ，2.75V空电内阻为 37.51mΩ。
温度测试
温度测试部分，电板走动网将对各个充放电倍率的温度进行测量。
充电温度测试
0.2C充电

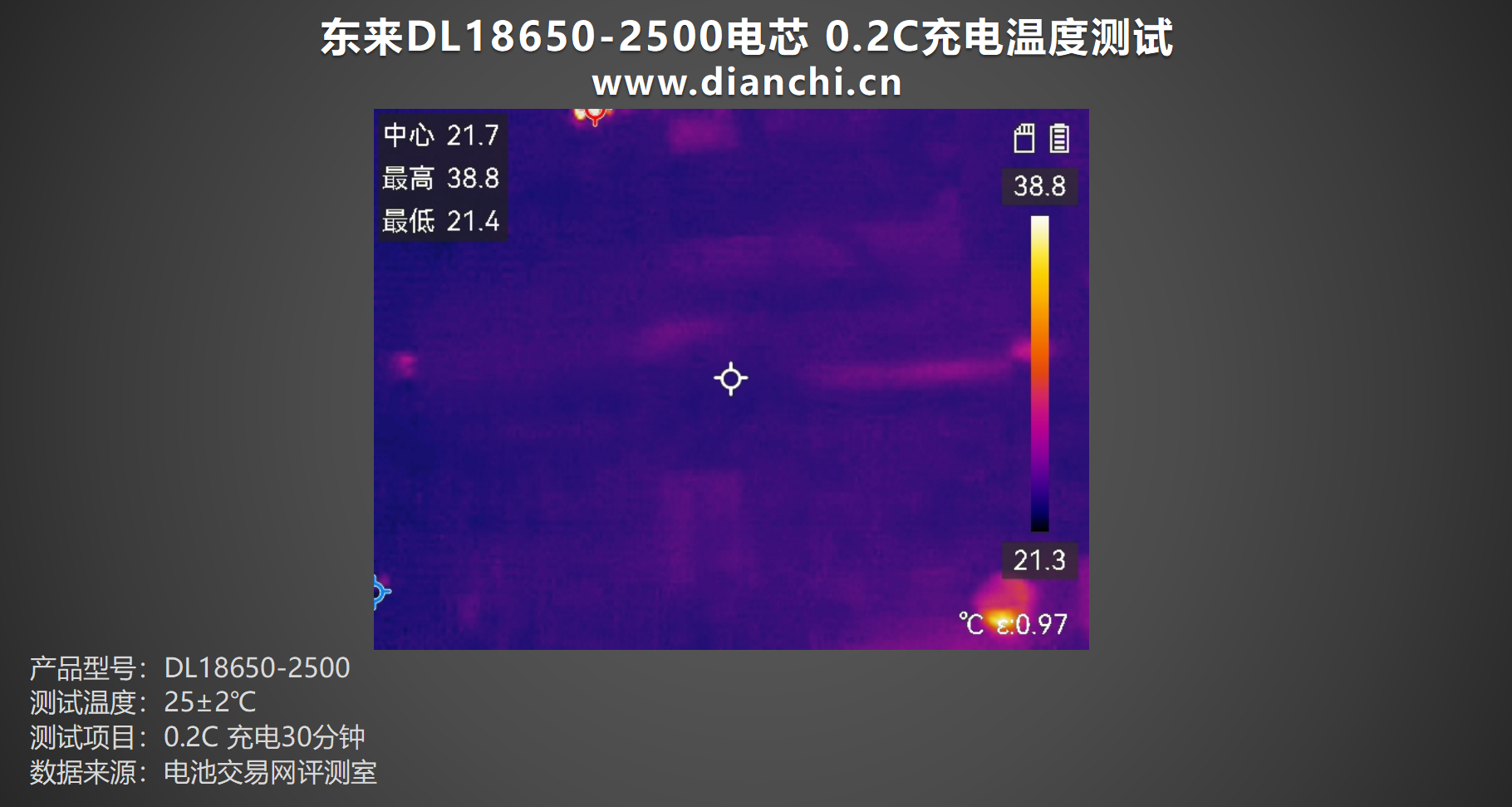

东来DL18650-2500电芯以0.2C倍率进行充电30分钟，名义中心温度为21.7℃傍边。
0.5C充电

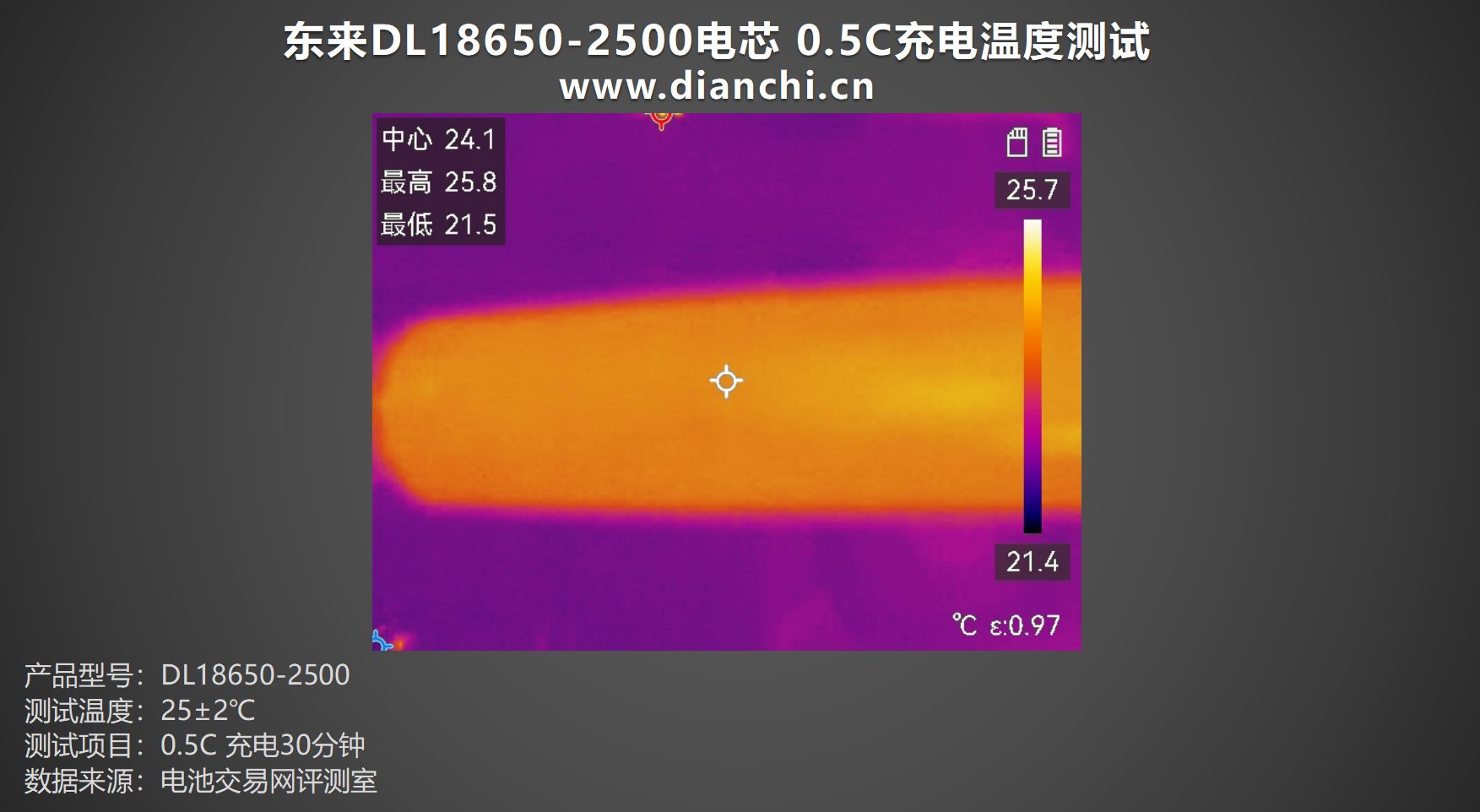

东来DL18650-2500电芯以0.5C倍率进行充电30分钟，名义中心温度为24.1℃傍边。
1C充电

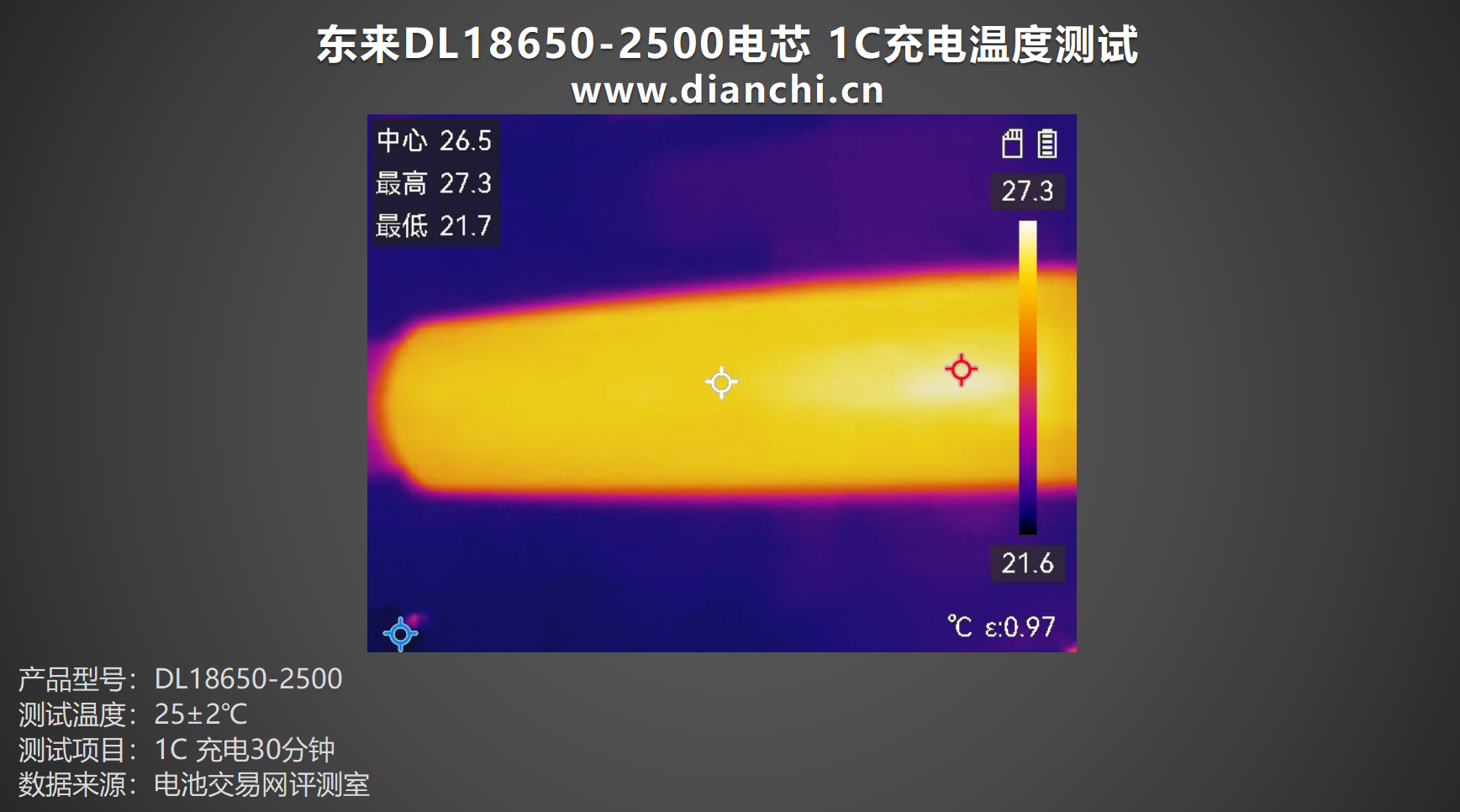

东来DL18650-2500电芯以1C倍率进行充电30分钟，名义最高温度为27.3℃傍边。
放电温度测试
0.2C放电

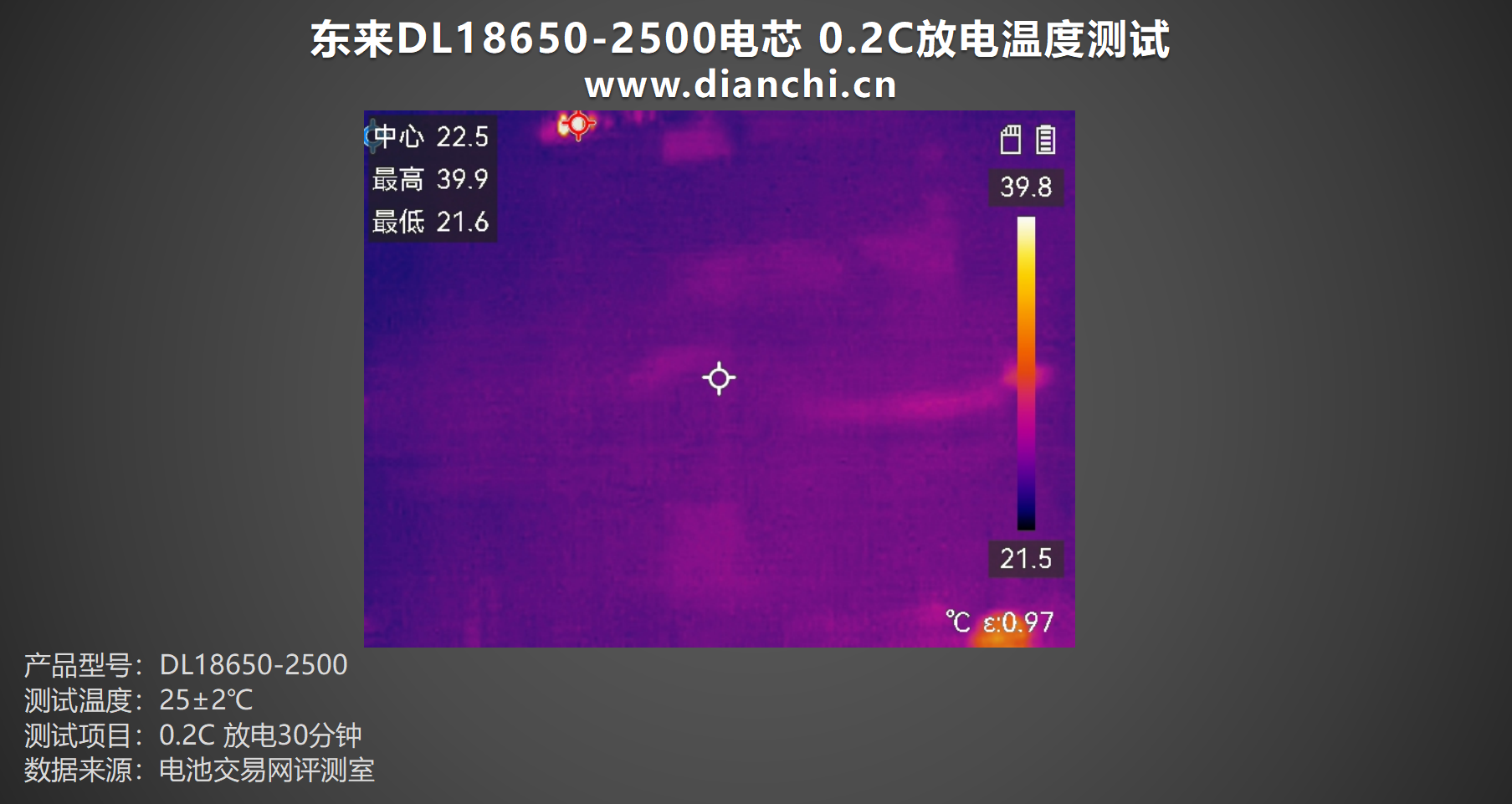

东来DL18650-2500电芯以0.2C倍率进行放电30分钟，名义中心温度为22.5℃傍边。
0.5C放电

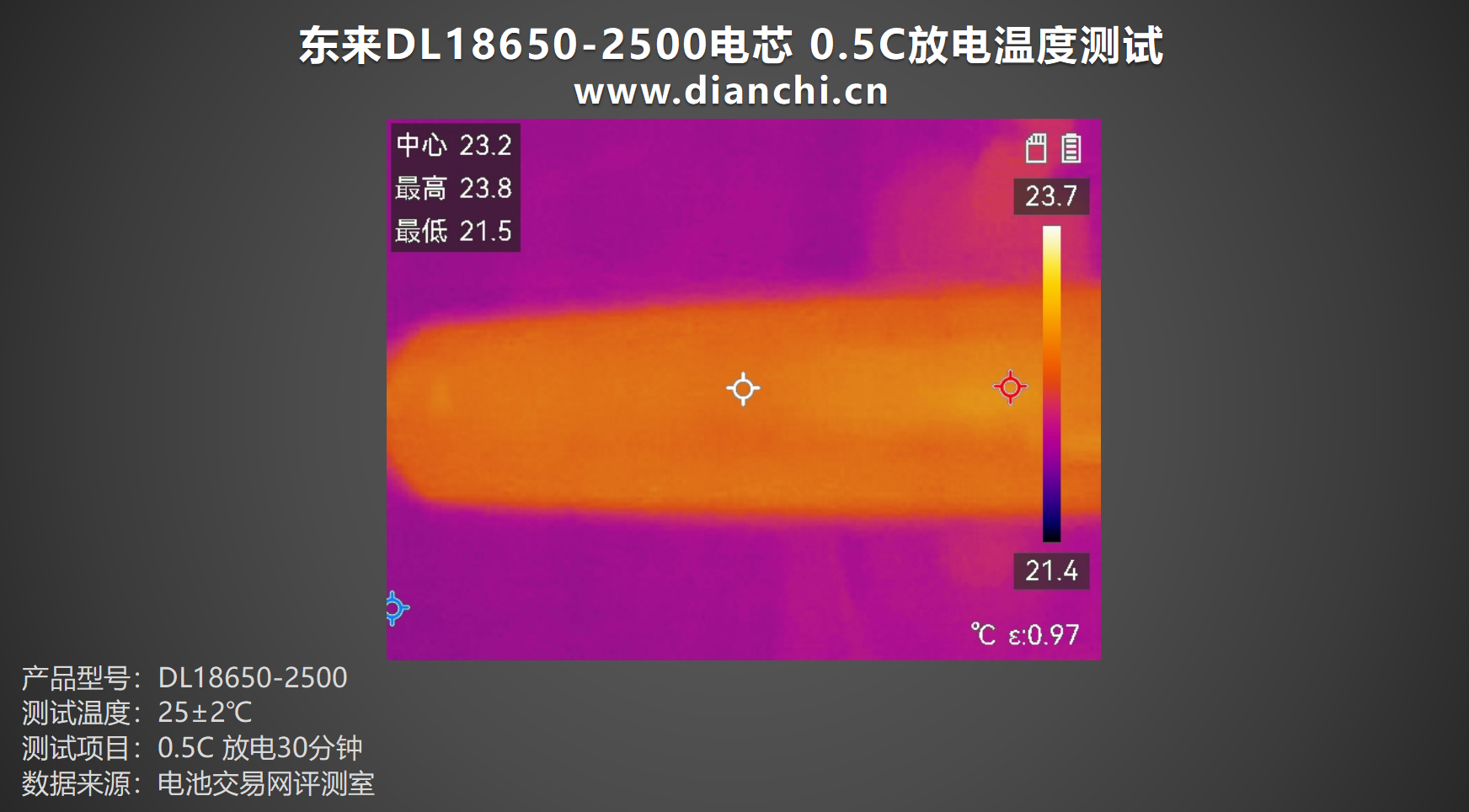

东来DL18650-2500电芯以0.5C倍率进行放电30分钟，名义中心温度为23.8℃傍边。
1C放电

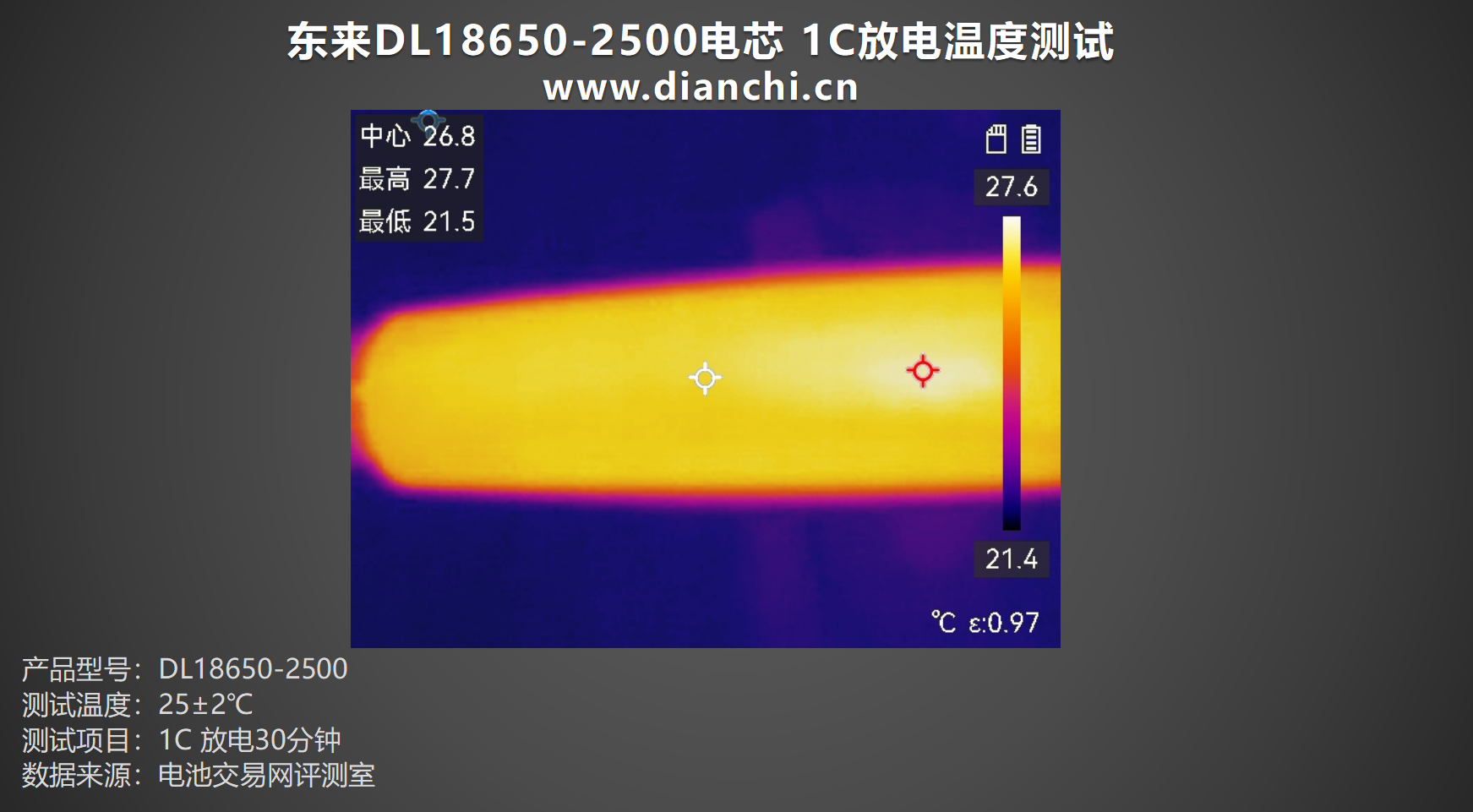

东来DL18650-2500电芯以1C倍率进行放电30分钟，名义中心温度为27.7℃傍边。
电板走动网总结
简短归来一下这款电芯的性能，在充电方面，最高倍率1C充电，充至4.2V工夫约为44分钟，涓流彻底充满工夫约为2小时16分钟，举座充电工夫较长，其中涓流工夫占据较多工夫，再来望望放电方面，0.2C倍率放电，放出容量2675mAh，放出能量10.01Wh，在放电容量以及能量方面进展较为优秀。
再来望望内阻以及温度方面，这款电芯标称内阻为≤52mΩ，实测 4.2V满电内阻为40.46mΩ，2.75V空电内阻为 37.51mΩ，温度方面，充放电温度均在室温下±2℃傍边，总的来看这款电芯在性能方面不算出色。
算作一款面向数码以及储能的电芯，东来DL18650-2500电芯聘请了一贯的镀镍钢外壳，是此前DL18650-2000mAh以及DL18650-2200mAh的纠合体百家乐ag，容量进一步进步至2500mAh，瞬时放电倍率雷同达到了2C。虽举座性能一般，但行使于关于性能条目较低的数码拓荒或多半量矩阵型的储能行使。
